آشنایی با فناوری LiDAR در پهپادها

راهنمای جامع آشنایی با فناوری LiDAR در پهپادها

فناوری LiDAR (Light Detection and Ranging) به‌طور فزاینده‌ای در دنیای پهپادها مورد استفاده قرار می‌گیرد و به یکی از ابزارهای کلیدی در نقشه‌برداری، مدل‌سازی سه‌بعدی و تحلیل محیط زیست تبدیل شده است. این فناوری به کمک پالس‌های لیزری، اطلاعات دقیقی از سطح زمین و اجسام مختلف جمع‌آوری می‌کند و قادر به تولید مدل‌های سه‌بعدی با دقت بالا است. استفاده از LiDAR در پهپادها نه تنها دقت نقشه‌برداری را به میزان چشمگیری افزایش می‌دهد، بلکه سرعت جمع‌آوری داده‌ها را نیز به طرز قابل توجهی بهبود می‌بخشد. در این راهنمای جامع، به بررسی فناوری LiDAR، نحوه عملکرد آن در پهپادها، کاربردهای مختلف آن در صنایع گوناگون و چالش‌هایی که ممکن است در این زمینه پیش آید، پرداخته خواهد شد. همچنین، ما شما را با مزایا و معایب این فناوری آشنا خواهیم کرد و توضیح خواهیم داد که چگونه می‌توان از آن به‌طور مؤثر در پروژه‌های مختلف استفاده کرد. این نوشته به‌ویژه برای افرادی که علاقه‌مند به به‌کارگیری فناوری‌های نوین در پروژه‌های خود هستند، مفید خواهد بود.

LiDAR چیست؟

LiDAR مخفف عبارت Light Detection and Ranging است؛ فناوری‌ای که با استفاده از پرتوهای لیزر، فاصله اجسام تا سنسور را اندازه‌گیری می‌کند. این تکنولوژی با ارسال هزاران پالس نوری در ثانیه و دریافت بازتاب آن‌ها، یک مدل سه‌بعدی بسیار دقیق از محیط پیرامون ایجاد می‌کند. برخلاف فتوگرامتری که به نور طبیعی و تحلیل تصویر وابسته است، LiDAR مستقل از نور محیط بوده و حتی در شب یا شرایط نوری ضعیف هم عملکرد دقیقی دارد.

LiDAR ابتدا در صنایع هوافضا و نظامی مورد استفاده قرار گرفت، اما در سال‌های اخیر وارد عرصه پهپادها شده و انقلابی در دقت و کیفیت نقشه‌برداری هوایی ایجاد کرده است. این فناوری، برای بسیاری از پروژه‌هایی که نیاز به دقت بالا، نفوذ در پوشش گیاهی و تشخیص عوارض زمینی پنهان دارند، به ابزار اصلی تبدیل شده است. امروزه از LiDAR در حوزه‌هایی مانند جنگل‌داری، کشاورزی دقیق، شهرسازی، باستان‌شناسی، پروژه‌های عمرانی و مدیریت منابع طبیعی استفاده می‌شود. در ادامه، با نحوه عملکرد دقیق این تکنولوژی و تفاوت آن با روش‌های سنتی بیشتر آشنا می‌شویم.

اصول علمی و تکنولوژی پایه LiDAR

عملکرد LiDAR بر اساس اصل ساده‌ای از فیزیک نور است: اندازه‌گیری زمان رفت و برگشت پرتوهای لیزر. دستگاه LiDAR هزاران پالس لیزری را در ثانیه به سمت زمین یا اشیای اطراف می‌فرستد. این پرتوها پس از برخورد با سطح اجسام بازتاب می‌یابند و دوباره توسط گیرنده دریافت می‌شوند. با اندازه‌گیری دقیق زمان طی‌شده بین ارسال و دریافت هر پالس، فاصله تا آن نقطه محاسبه می‌شود. هر نقطه‌ای که با لیزر برخورد می‌کند، به صورت یک نقطه داده با مختصات سه‌بعدی (X, Y, Z) ثبت می‌شود. مجموعه‌ای از این نقاط، ابرنقاط (Point Cloud) نامیده می‌شود؛ که اساس مدل‌سازی سه‌بعدی دقیق را فراهم می‌کند.

برای اینکه این مختصات در مقیاس جهانی قابل استفاده باشند، سیستم LiDAR معمولاً با GPS دقیق (معمولاً RTK) و یک IMU (واحد اندازه‌گیری اینرسی) همراه است. GPS موقعیت پهپاد را مشخص می‌کند، IMU وضعیت زاویه‌ای و حرکتی آن را، و با ترکیب این داده‌ها می‌توان موقعیت مکانی دقیق هر پالس را تعیین کرد. بنابراین، LiDAR نه‌تنها سرعت بالایی دارد، بلکه توانایی ثبت جزئیات بی‌نظیری را در اختیار متخصصان قرار می‌دهد. این دقت بالا، آن را از سایر روش‌های تصویربرداری متمایز می‌سازد.

LiDAR در پهپادها چگونه استفاده می‌شود؟

استفاده از LiDAR در پهپادها، تحول بزرگی در دنیای نقشه‌برداری و جمع‌آوری داده‌های مکانی ایجاد کرده است. تا پیش از این، سیستم‌های LiDAR معمولاً روی هواپیماها یا خودروهای خاص نصب می‌شدند که هزینه‌های بسیار بالا و محدودیت‌های عملیاتی داشتند. اما با سبک‌تر و ارزان‌تر شدن سنسورهای LiDAR، حالا پهپادها هم می‌توانند این فناوری را حمل کنند.

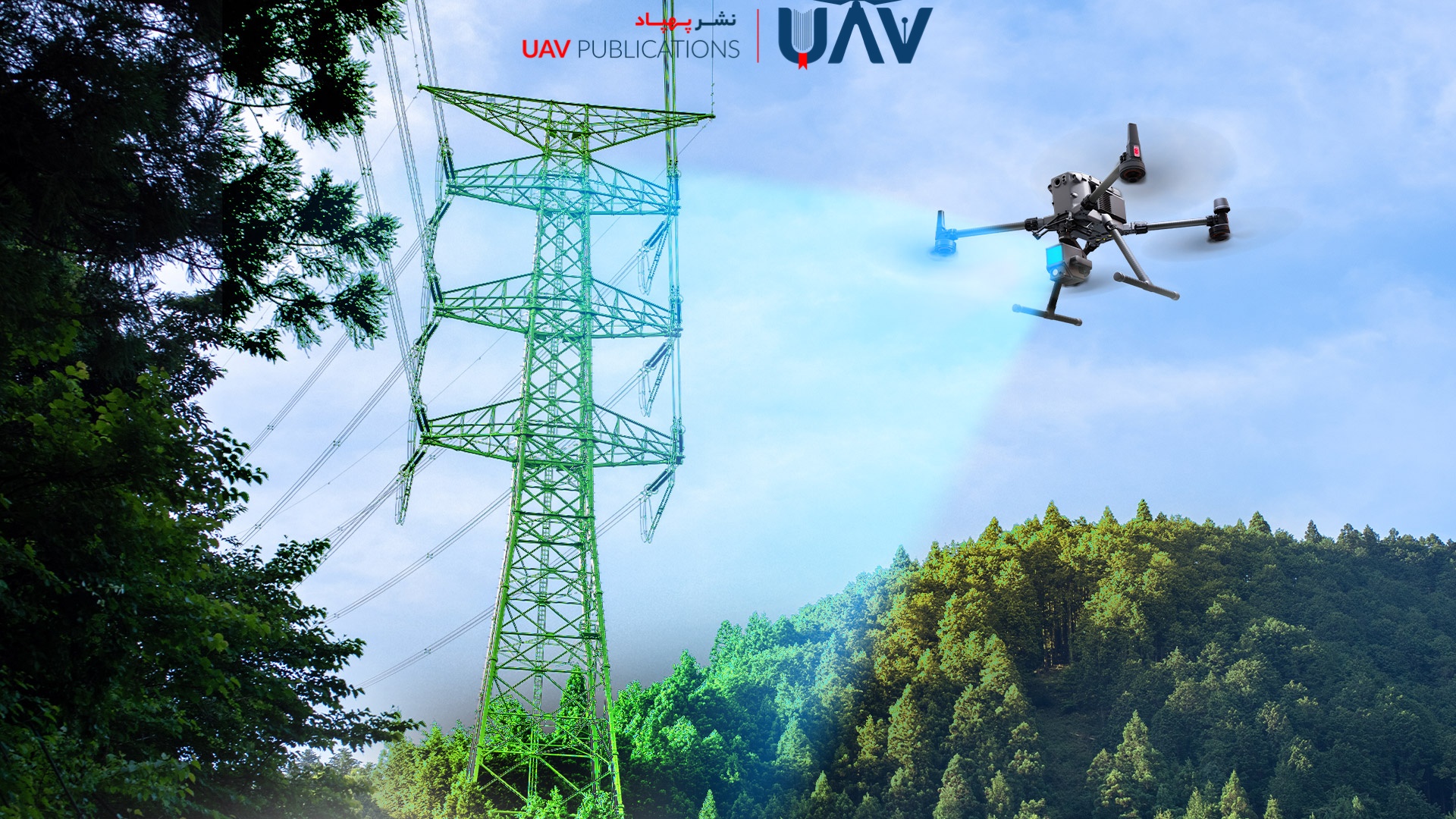

دلیل اصلی استفاده از LiDAR در پهپادها، دقت بالا در اندازه‌گیری ارتفاع و ساختارهای سه‌بعدی زمین است. برخلاف دوربین‌هایی که ممکن است در مناطق دارای درختان یا پوشش گیاهی، نتوانند سطح زمین را ببینند، پرتوهای لیزر LiDAR می‌توانند از لابه‌لای شاخ‌وبرگ عبور کرده و به سطح واقعی زمین برسند. این ویژگی در جنگل‌داری، بررسی خطوط انتقال برق، پروژه‌های عمرانی و مناطق کوهستانی بسیار حیاتی است. همچنین با نصب LiDAR روی پهپاد، امکان پرواز در مسیرهای مشخص و ثبت خودکار داده فراهم می‌شود. این ترکیب، سرعت، دقت و کارایی را به‌شکل قابل‌توجهی افزایش می‌دهد. پهپادهای مجهز به LiDAR می‌توانند در عرض چند دقیقه، هزاران هکتار را با وضوح بالا نقشه‌برداری کنند.

تفاوت LiDAR با فتوگرامتری در پهپادها

هر دو فناوری LiDAR و فتوگرامتری با هدف تولید مدل‌های سه‌بعدی از محیط استفاده می‌شوند، اما روش‌های کاملاً متفاوتی دارند و در نتیجه نتایج و کاربردهای متمایزی نیز ارائه می‌دهند. فتوگرامتری با استفاده از تصاویر دوبعدی و تکنیک‌های محاسباتی (مانند همپوشانی تصاویر، شناسایی نقاط مشترک و بازسازی سه‌بعدی) اقدام به تولید مدل‌های ارتفاعی و نقشه می‌کند. این روش وابسته به نور طبیعی، کیفیت دوربین و الگوریتم‌های پردازش تصویر است. در مقابل، LiDAR به‌صورت مستقیم با اندازه‌گیری زمان رفت‌وبرگشت پالس لیزر، فاصله واقعی تا اشیاء را اندازه می‌گیرد و بنابراین مستقل از نور محیط و با دقت بالاتر عمل می‌کند.

در مناطق دارای پوشش گیاهی متراکم، فتوگرامتری معمولاً سطح برگ‌ها را ثبت می‌کند، اما LiDAR می‌تواند از لابه‌لای شاخ‌وبرگ گذشته و سطح واقعی زمین (DTM) را استخراج کند. همچنین، LiDAR در شب یا هوای ابری هم قابل استفاده است، اما فتوگرامتری محدودیت نوری دارد. با این حال، فتوگرامتری بسیار ارزان‌تر است و برای پروژه‌هایی که دقت سانتی‌متری نیاز ندارند، کاملاً کارآمد محسوب می‌شود. انتخاب بین این دو بستگی به نوع پروژه، بودجه، شرایط محیطی و هدف نهایی دارد.

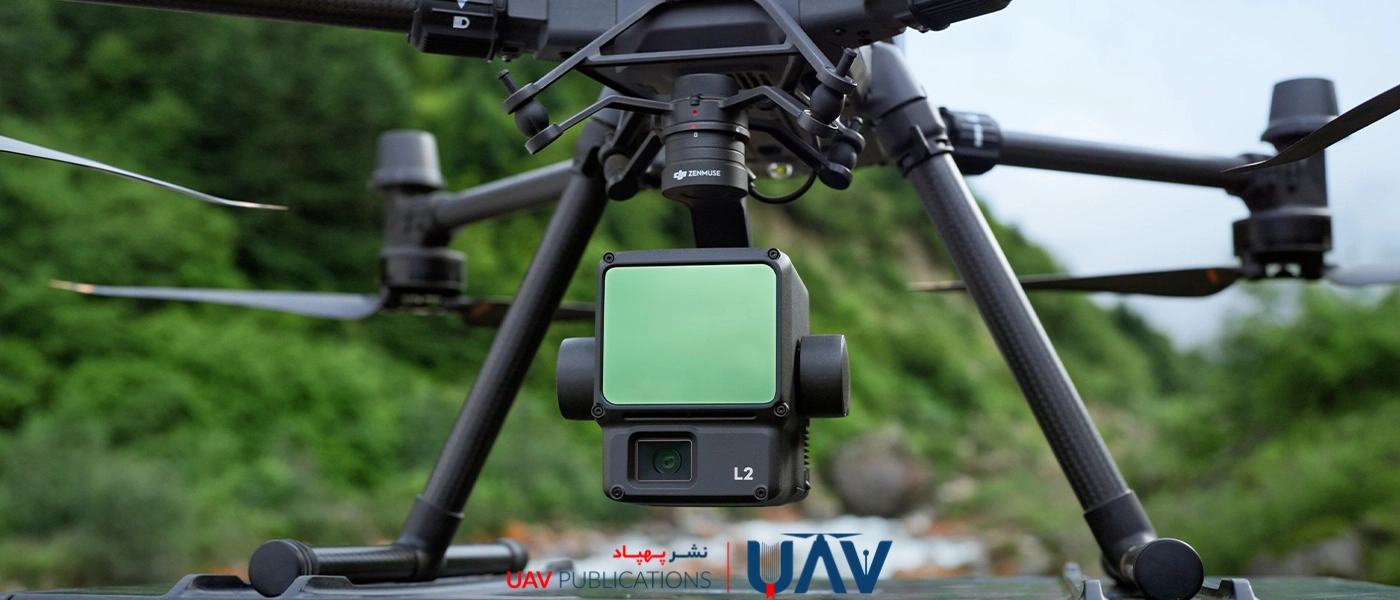

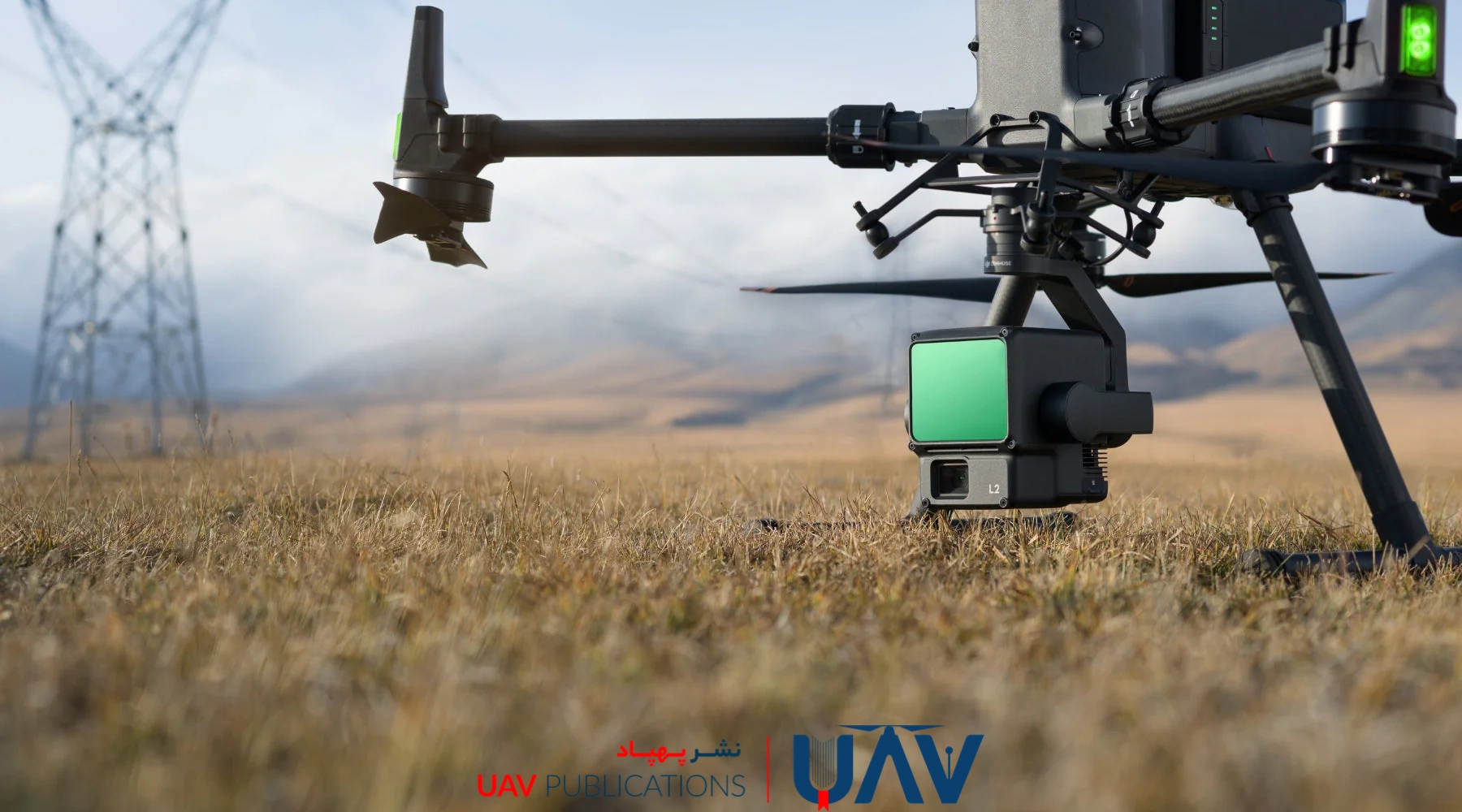

اجزای اصلی سیستم LiDAR از لیزر تا گیرنده GPS

سیستم LiDAR در پهپادها شامل چندین جزء اصلی است که هرکدام نقش حیاتی در عملکرد درست آن دارند. اولین جزء، سنسور لیزر است که پالس‌های نوری را به سمت زمین می‌فرستد. این سنسورها معمولاً قادر به ارسال پالس‌های لیزری با دقت بالا هستند که می‌توانند در فواصل مختلف و در شرایط محیطی متنوع عمل کنند. دومین جزء، گیرنده لیزر است که بازتاب‌های پالس‌های لیزر را دریافت می‌کند و داده‌های حاصل از آن‌ها را به پردازشگر سیستم ارسال می‌کند. گیرنده‌ها اغلب بسیار حساس به اختلاف زمانی هستند تا بتوانند فاصله دقیق تا هدف را محاسبه کنند.

سومین بخش، واحد اندازه‌گیری موقعیت (GPS) است. این سیستم به همراه IMU (واحد اندازه‌گیری اینرسی) برای ثبت موقعیت دقیق پهپاد و سنسور استفاده می‌شود. GPS قادر است موقعیت دقیق جغرافیایی پهپاد را مشخص کند، در حالی که IMU به تنظیمات حرکتی و زاویه‌ای کمک می‌کند. ترکیب این اطلاعات به دقت داده‌های LiDAR افزوده و ابرنقاط با مختصات دقیق را تولید می‌کند. در نهایت، پردازشگر وظیفه تجزیه و تحلیل داده‌ها را بر عهده دارد. این بخش، داده‌های خام دریافتی از سنسور را به مدل‌های سه‌بعدی و نقشه‌های مفهومی تبدیل می‌کند.

عوامل مؤثر و محدودیت‌های دقت اندازه‌گیری  LiDAR

دقت اندازه‌گیری یکی از ویژگی‌های برجسته فناوری LiDAR است که به کمک آن می‌توان مدل‌های دقیق و جزئیات بالایی از سطح زمین و اشیاء اطراف تولید کرد. این دقت تحت تأثیر چندین عامل قرار دارد که باید در استفاده از سیستم‌های LiDAR به آن‌ها توجه کرد. یکی از مهم‌ترین عوامل، کیفیت سنسور لیزر است. سنسورهای LiDAR با دقت‌های مختلف در دسترس هستند و انتخاب آن‌ها بستگی به نیاز پروژه و بودجه دارد. سنسورهای با دقت بالاتر، توانایی اندازه‌گیری فاصله‌های دقیق‌تر و ثبت جزئیات بیشتر را دارند.

ارتفاع پرواز پهپاد نیز تأثیر زیادی بر دقت داده‌های LiDAR دارد. هرچه پهپاد در ارتفاع کمتری پرواز کند، دقت اندازه‌گیری افزایش می‌یابد؛ زیرا پرتوهای لیزر زمان کمتری را برای بازگشت طی می‌کنند. عوامل محیطی، مانند میزان پوشش گیاهی، وضعیت جو و شرایط نوری نیز می‌توانند تأثیرات زیادی بر دقت داده‌های LiDAR داشته باشند. در شرایط خاص، مثلاً در محیط‌های مه‌آلود یا پر از بارش، بازتاب‌های لیزر ضعیف‌تر می‌شوند و دقت کاهش می‌یابد. با این حال، LiDAR به طور کلی از سایر فناوری‌ها در این زمینه مقاوم‌تر است.

کاربردهای LiDAR در صنایع مختلف

LiDAR در بسیاری از صنایع و پروژه‌ها به عنوان یک ابزار مهم برای جمع‌آوری داده‌های مکانی استفاده می‌شود. یکی از بزرگ‌ترین کاربردهای این فناوری در نقشه‌برداری هوایی است. با استفاده از پهپادهای مجهز به LiDAR، متخصصان می‌توانند مدل‌های سه‌بعدی دقیق از مناطق وسیع ایجاد کرده و نقشه‌های جغرافیایی دقیق‌تری تهیه کنند. این داده‌ها برای مدیریت منابع طبیعی، برنامه‌ریزی شهری و پروژه‌های عمرانی ضروری هستند.

در جنگل‌داری، LiDAR به‌ویژه در ارزیابی وضعیت پوشش گیاهی و شناسایی درختان قدیمی و درختان مرگ‌زده کاربرد دارد. این فناوری قادر است از لابه‌لای شاخ‌وبرگ‌ها عبور کرده و مدل دقیقی از زمین زیرین ایجاد کند. در کشاورزی دقیق نیز از LiDAR برای اندازه‌گیری شیب زمین، تحلیل وضعیت خاک و ردیابی تغییرات محیطی استفاده می‌شود. این داده‌ها کمک می‌کنند تا کشاورزان بتوانند تصمیمات بهتری برای کاشت، آبیاری و برداشت محصولات اتخاذ کنند. حوزه‌های دیگر که از LiDAR بهره‌برداری می‌کنند شامل باستان‌شناسی (برای شناسایی ساختارهای پنهان)، پروژه‌های زیرساختی (مانند نقشه‌برداری خطوط انتقال برق) و حفاظت از محیط زیست هستند.

LiDAR در پروژه‌های عمرانی

در پروژه‌های عمرانی، LiDAR به یک ابزار اساسی برای ارزیابی وضعیت زمین و شبیه‌سازی دقیق قبل از شروع ساخت تبدیل شده است. یکی از مزایای مهم استفاده از این فناوری در پروژه‌های عمرانی، دقت بالا و سرعت جمع‌آوری داده‌ها است. این امر به مهندسان و معماران اجازه می‌دهد تا با کمترین زمان ممکن، مدل‌های سه‌بعدی از زمین و ساختارهای موجود ایجاد کنند و پیش از آغاز عملیات، تمامی جزئیات را تجزیه و تحلیل کنند.

به عنوان مثال، در پروژه‌های ساخت جاده و پل، LiDAR می‌تواند وضعیت شیب زمین، سنگ‌ها، درختان و سایر موانع را با دقت بالا ثبت کند. این داده‌ها کمک می‌کنند تا طراحی‌ها به‌طور دقیق‌تر و ایمن‌تر انجام شوند. یک نمونه واقعی در این زمینه، استفاده از LiDAR برای نقشه‌برداری و مدل‌سازی یک پروژه جاده‌سازی در منطقه‌ای با پوشش گیاهی متراکم است. با استفاده از LiDAR، تمامی ویژگی‌های زمین از جمله تغییرات ارتفاعی و وجود موانع به‌سرعت شبیه‌سازی و مدل‌سازی شده، که در نهایت به کاهش هزینه‌ها و زمان پروژه کمک کرده است.

LiDAR در نقشه‌برداری شهری و تحلیل زیرساخت‌ها

یکی دیگر از کاربردهای برجسته فناوری LiDAR در پهپادها، نقشه‌برداری شهری و تحلیل زیرساخت‌های شهری است. با استفاده از این فناوری، می‌توان مدل‌های دقیق و به‌روز از ساختمان‌ها، جاده‌ها و سایر زیرساخت‌های شهری تهیه کرد. این داده‌ها برای طراحی و مدیریت بهینه شهرها بسیار مفید هستند، زیرا می‌توانند به مدیران شهری کمک کنند تا از نیازهای تعمیر و نگهداری زیرساخت‌ها مطلع شوند و برنامه‌های شهری را بر اساس داده‌های دقیق و به‌روز تهیه کنند.

علاوه بر این، LiDAR برای شبیه‌سازی بلایای طبیعی و بررسی تأثیرات آن‌ها در مناطق شهری نیز کاربرد دارد. به عنوان مثال، در هنگام وقوع زلزله یا سیلاب، این فناوری می‌تواند اطلاعات دقیقی از نحوه آسیب دیدگی ساختمان‌ها و زیرساخت‌ها به دست دهد و به مقامات کمک کند تا برنامه‌های امدادی بهتری طراحی کنند. این کاربردها همچنین باعث می‌شوند که از فناوری LiDAR در برنامه‌ریزی شهری هوشمند و تحلیل داده‌های بزرگ استفاده‌های بیشتری صورت گیرد. به همین دلیل، استفاده از پهپادهای LiDAR در این زمینه‌ها به طور فزاینده‌ای در حال رشد است.

مزایا و معایب فناوری LiDAR در پهپادها

فناوری LiDAR در پهپادها مزایای بسیاری دارد که باعث می‌شود این سیستم یکی از انتخاب‌های برتر برای کاربردهای نقشه‌برداری و مدل‌سازی سه‌بعدی شود. یکی از بزرگ‌ترین مزایا، دقت بالای داده‌ها است. برخلاف فناوری‌های قدیمی‌تر مانند رادار یا دوربین‌های تصویربرداری، LiDAR قادر به ایجاد مدل‌های دقیق با جزئیات بالا است. همچنین، این فناوری توانایی عملکرد در شرایط نوری ضعیف را دارد و حتی در شب یا روزهای ابری نیز می‌تواند داده‌ها را جمع‌آوری کند. دیگر مزیت مهم LiDAR در پهپادها، سرعت بالای جمع‌آوری داده‌ها است. با استفاده از پهپادهای مجهز به LiDAR، می‌توان مناطق وسیع را به سرعت نقشه‌برداری کرد، در حالی که این کار با روش‌های سنتی زمان زیادی می‌برد. این سرعت در پروژه‌های بزرگ یا حساس به زمان بسیار مفید است.

اما فناوری LiDAR معایبی نیز دارد. یکی از مهم‌ترین محدودیت‌ها، هزینه بالا است. پهپادهایی که دارای سیستم‌های LiDAR هستند، معمولاً گران‌تر از سایر پهپادها هستند و هزینه نگهداری آن‌ها نیز بیشتر است. علاوه بر این، داده‌های جمع‌آوری‌شده نیاز به پردازش پیشرفته دارند که ممکن است به نرم‌افزارهای تخصصی و زمان زیادی نیاز داشته باشد. همچنین، محدودیت‌های محیطی نیز وجود دارد؛ برای مثال، در مناطقی با پوشش گیاهی بسیار متراکم یا سطوح بازتاب ضعیف، دقت داده‌ها ممکن است کاهش یابد.

پردازش داده‌های LiDAR از نقاط به مدل‌های سه‌بعدی

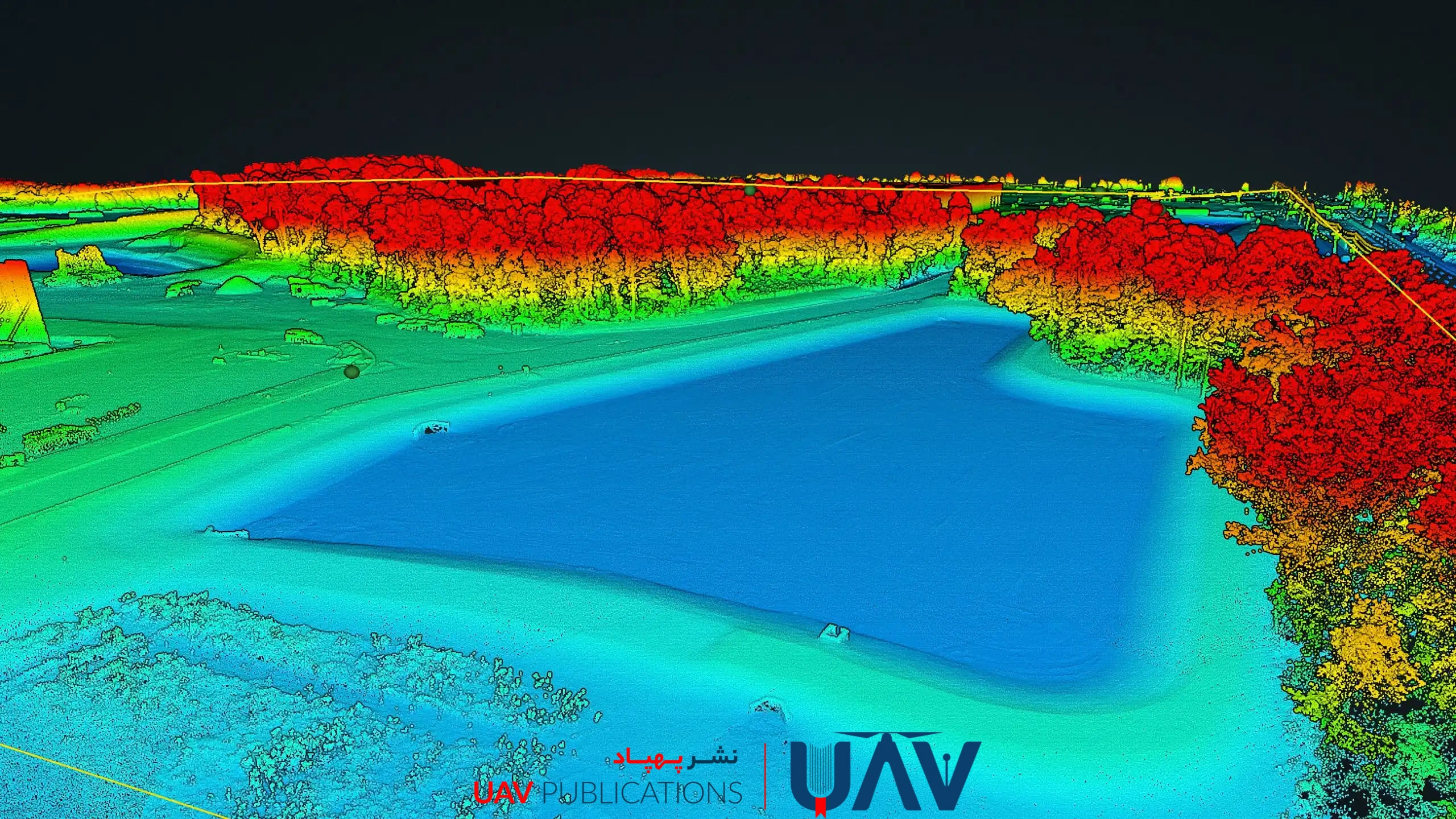

یکی از جنبه‌های پیچیده اما ضروری در استفاده از فناوری LiDAR، پردازش داده‌های خام است. پس از جمع‌آوری داده‌ها توسط پهپاد، این داده‌ها به‌صورت مجموعه‌ای از نقاط (که به آن‌ها “ابرنقاط” گفته می‌شود) ذخیره می‌شوند. هر نقطه دارای اطلاعاتی مانند موقعیت مکانی (طول، عرض، ارتفاع) و شدت بازتاب پالس‌های لیزر است.

برای تبدیل این نقاط به یک مدل سه‌بعدی قابل استفاده، نیاز به نرم‌افزارهای پردازش داده است. این نرم‌افزارها قادر به فیلتر کردن نقاط اضافی، حذف نویز و تحلیل داده‌ها برای استخراج ویژگی‌های زمین و اشیاء مختلف هستند. پس از پردازش، مدل سه‌بعدی دقیق‌تری از سطح زمین و ویژگی‌های آن ایجاد می‌شود. در برخی موارد، داده‌های LiDAR با داده‌های دیگر مانند تصاویر هوایی یا داده‌های GPS ترکیب می‌شوند تا مدل نهایی دقیق‌تر و جامع‌تر باشد. این فرآیند معمولاً نیازمند توان پردازشی بالا و نرم‌افزارهای تخصصی است که می‌توانند حجم عظیمی از داده‌ها را در کمترین زمان ممکن پردازش کنند.

چالش‌های فناوری LiDAR در پهپادها

با وجود مزایای فراوان، استفاده از LiDAR در پهپادها با چالش‌هایی همراه است که باید در نظر گرفته شوند. یکی از بزرگ‌ترین چالش‌ها، محدودیت‌های فنی است. پهپادها نیاز به قدرت بالایی برای پرواز طولانی‌مدت دارند، اما سنسورهای LiDAR می‌توانند مصرف انرژی زیادی داشته باشند. این مسئله ممکن است باعث کاهش مدت زمان پرواز پهپاد و همچنین افزایش وزن آن شود.

یکی دیگر از چالش‌ها، محدودیت‌های محیطی است. در مناطقی که دارای پوشش گیاهی متراکم، سنگ‌ها یا دیگر موانع طبیعی هستند، ممکن است دقت اندازه‌گیری کاهش یابد. به علاوه، شرایط جو مانند مه، باران یا برف می‌توانند بر عملکرد LiDAR تأثیر منفی بگذارند. در چنین شرایطی، نیاز به روش‌هایی برای بهبود بازتاب لیزر و افزایش دقت داده‌ها احساس می‌شود. برای رفع این چالش‌ها، مهندسان در حال کار بر روی بهبود باتری‌ها و بهینه‌سازی مصرف انرژی پهپادها هستند. همچنین، تحقیقاتی برای افزایش دقت در محیط‌های پیچیده و بهبود فناوری پردازش داده در حال انجام است تا بتوان از محدودیت‌های محیطی غلبه کرد.

آینده فناوری LiDAR در پهپادها

آینده فناوری LiDAR در پهپادها بسیار روشن به نظر می‌رسد، زیرا این فناوری به سرعت در حال پیشرفت است و کاربردهای جدیدی در صنایع مختلف پیدا می‌کند. یکی از روندهای پیش رو، ادغام فناوری LiDAR با دیگر سنسورها است. با ترکیب LiDAR با فناوری‌هایی مانند تصویربرداری حرارتی، رادار یا سنسورهای چند طیفی، می‌توان داده‌های بسیار دقیق‌تری را به دست آورد و کاربردهای جدیدی در زمینه‌هایی مانند کشاورزی، حفاظت محیط زیست و نظارت بر زیرساخت‌ها ارائه داد.

از دیگر نوآوری‌ها می‌توان به کاهش هزینه‌های سیستم‌های LiDAR اشاره کرد. پیشرفت‌های تکنولوژیکی و رقابت در بازار باعث شده‌اند که هزینه این سیستم‌ها کاهش یابد، که به نوبه خود موجب دسترسی بیشتر به این فناوری برای پروژه‌های کوچک‌تر و صنایع مختلف می‌شود. به علاوه، پیش‌بینی می‌شود که پهپادهای خودران که قادر به انجام مأموریت‌های LiDAR بدون نیاز به کنترل انسانی هستند، به طور گسترده‌تری در آینده مورد استفاده قرار بگیرند. این پهپادها می‌توانند در مناطق دورافتاده و خطرناک وارد شده و داده‌ها را جمع‌آوری کنند.

انتخاب پهپاد LiDAR مناسب برای پروژه‌های مختلف

انتخاب پهپاد LiDAR مناسب برای یک پروژه خاص نیازمند بررسی چندین عامل مهم است. اولین نکته، نیاز به دقت است. بسته به نوع پروژه، ممکن است نیاز به دقت بالاتری در جمع‌آوری داده‌ها داشته باشید. برخی پروژه‌ها مانند نقشه‌برداری شهری یا تحلیل زیرساخت‌ها نیاز به دقت بیشتری دارند، در حالی که پروژه‌های کشاورزی یا محیط زیستی ممکن است نیاز به دقت کمتری داشته باشند. عامل بعدی، طول پرواز است. اگر پروژه شما نیاز به پوشش گسترده‌تری از منطقه دارد، باید پهپادی انتخاب کنید که قادر به پرواز طولانی‌تر و جمع‌آوری داده‌ها از مساحت بیشتری باشد. پهپادهایی با باتری‌های قوی‌تر و توانایی پرواز بیشتر، برای چنین پروژه‌هایی مناسب‌تر هستند.

شرایط محیطی نیز نقش مهمی در انتخاب پهپاد LiDAR دارد. اگر قرار است در مناطقی با پوشش گیاهی متراکم یا شرایط جوی خاص کار کنید، باید از پهپادهایی استفاده کنید که قادر به عملکرد در چنین محیط‌هایی باشند. علاوه بر این، هزینه‌ها نیز باید در نظر گرفته شوند. انتخاب یک سیستم LiDAR مناسب به بودجه پروژه بستگی دارد و باید تعادلی بین هزینه و عملکرد برقرار شود. در نهایت، انتخاب نرم‌افزار پردازش داده و پشتیبانی فنی نیز از دیگر عوامل مهم در تصمیم‌گیری است. نرم‌افزارهای مختلفی برای پردازش داده‌های LiDAR وجود دارند که قابلیت‌های متفاوتی دارند. همچنین، وجود پشتیبانی فنی مناسب می‌تواند به رفع مشکلات احتمالی کمک کند.
